45#模具鋼沖壓模具加工客戶(hù)案例

前段時(shí)間，我們接待了一位客戶(hù)，他在我們這兒定制一批沖壓模具，明確要求用45#模具鋼來(lái)加工。一開(kāi)始溝通得特別順利，報(bào)價(jià)報(bào)給客戶(hù)后，他覺(jué)得合理，模具的尺寸大小、規(guī)格要求，我們也反復(fù)確認(rèn)過(guò)，客戶(hù)都非常滿(mǎn)意，沒(méi)有任何異議，于是我們就按正常流程，安排工人開(kāi)工加工了。

本以為一切都會(huì)順順利利，按時(shí)交期就行，可沒(méi)想到，加工到淬火這一步的時(shí)候，問(wèn)題出現(xiàn)了。我們按照以往的常規(guī)工藝，對(duì)45#模具鋼進(jìn)行淬火處理，可處理完之后發(fā)現(xiàn)，成型的模具刃口老是開(kāi)裂，一次又一次，試了好幾次都沒(méi)改善。

第一批我們生產(chǎn)了50套模具，結(jié)果有12套因?yàn)槿锌陂_(kāi)裂，無(wú)法使用，直接報(bào)廢了，開(kāi)裂率一下子到了24%。這可把我們急壞了，客戶(hù)那邊也炸了鍋，投訴電話(huà)一個(gè)接一個(gè)，吐槽模具質(zhì)量不行，而且眼看就到約定的交期了，再解決不了問(wèn)題，不僅要延誤交期，還得承擔(dān)違約責(zé)任，影響我們的口碑。

情況緊急，我們第一時(shí)間就把工程部的人叫了過(guò)來(lái)，工人師傅也停下了手頭的活，一起琢磨這個(gè)問(wèn)題。工程部的技術(shù)員和有經(jīng)驗(yàn)的工人師傅，沒(méi)日沒(méi)夜地反復(fù)試驗(yàn)，換著方法調(diào)試，一會(huì)兒調(diào)整淬火溫度，一會(huì)兒換淬火介質(zhì)，一點(diǎn)點(diǎn)排查問(wèn)題出在哪，就是想盡快找到解決辦法，不耽誤交期，也給客戶(hù)一個(gè)交代。

經(jīng)過(guò)反復(fù)試錯(cuò)、不斷調(diào)整，我們終于找到了問(wèn)題的關(guān)鍵，也琢磨出了一套完整的解決方案。其實(shí)45#鋼屬于中碳鋼，特性就是不能過(guò)熱，一過(guò)熱就會(huì)導(dǎo)致晶粒變粗，韌性變差，刃口就容易開(kāi)裂。

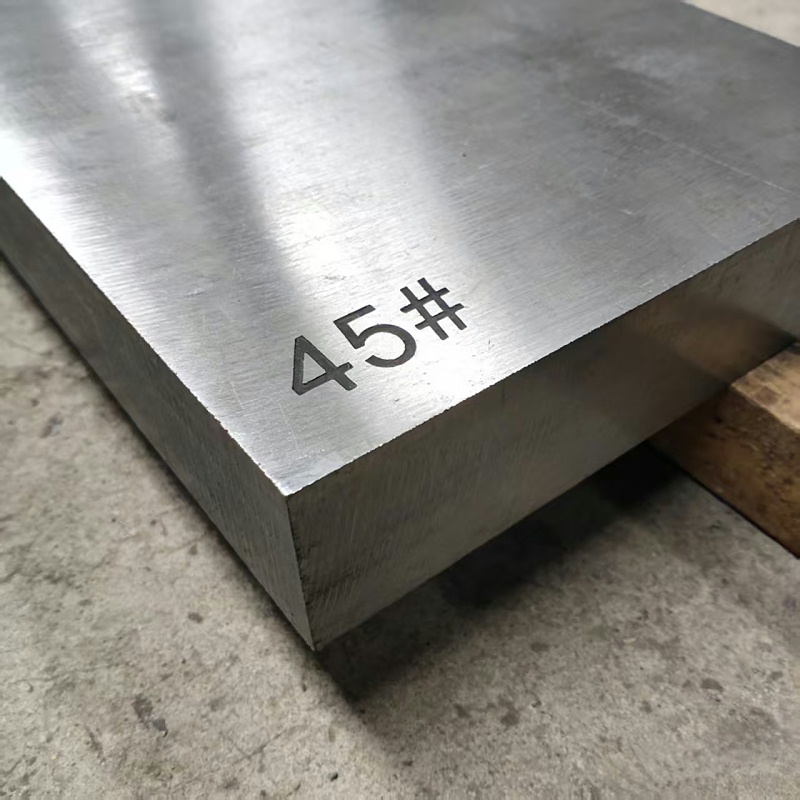

e36738c6af40210a56f45cee5f605337

所以第一步，我們把淬火溫度從原來(lái)的850攝氏度，降到了820攝氏度，同時(shí)把保溫時(shí)間從2小時(shí)縮短到1.5小時(shí)，這樣就能避免鋼料過(guò)熱，從根源上減少開(kāi)裂的可能。第二步，把淬火用的介質(zhì)換了，原來(lái)用水淬，水的冷卻速度太快，容易讓鋼料產(chǎn)生內(nèi)應(yīng)力，進(jìn)而導(dǎo)致開(kāi)裂，我們就換成了20%濃度的水溶性淬火液，冷卻速度變緩和了，內(nèi)應(yīng)力也能有效控制。第三步，增加了一道工序，給45#模具鋼做200℃的低溫回火，保溫2.5小時(shí)，這樣既能消除鋼料里的內(nèi)應(yīng)力，又能保住模具需要的硬度，一舉兩得。

這套方案一實(shí)施，效果立刻顯現(xiàn)出來(lái)了。我們按照新工藝連續(xù)生產(chǎn)了100套模具，只有1套出現(xiàn)了輕微開(kāi)裂，開(kāi)裂率直接從24%降到了1.2%?？蛻?hù)看到改進(jìn)后的模具，沒(méi)有再有投訴，非常滿(mǎn)意，我們也按時(shí)完成了交期。

經(jīng)過(guò)這次的事情，我們也積累了寶貴的經(jīng)驗(yàn)，現(xiàn)在這套針對(duì)45#模具鋼的淬火加工工藝，已經(jīng)成為了我們公司的標(biāo)準(zhǔn)流程，后續(xù)再加工這類(lèi)模具，不會(huì)再出現(xiàn)類(lèi)似的問(wèn)題，也能更好地為客戶(hù)提供靠譜的產(chǎn)品。

如果您對(duì)45#模具鋼沖壓模具加工客戶(hù)案例比較感興趣或有疑問(wèn)的話(huà)，可點(diǎn)擊聯(lián)系我們的在線(xiàn)客服或電聯(lián)，隆實(shí)模具鋼專(zhuān)注模具鋼材定制加工www.ylywh.cn
