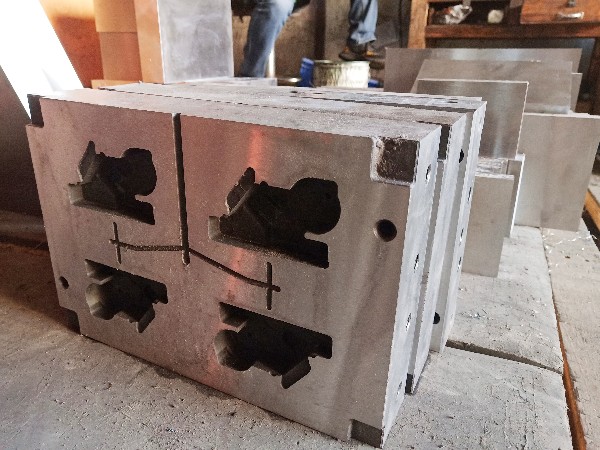

H13模具鋼是國(guó)際性上通用性的熱作模具鋼，一般用以生產(chǎn)制造鋁合金壓鑄件用的壓鑄模具。H13模具鋼的熱處理如下所示：

1. 如需韌性較高、達(dá)到54~58HRC 硬度的H13模具，那么就要在1020~1050°C的溫度下淬火，然后油冷或者空冷。若是要求熱硬性、達(dá)到56~58HRC硬度的H13模具，這就要在1050~1080°C 的環(huán)境下淬火，油冷。
2. 淬火后，回火的溫度也很重要，也會(huì)改變H13模具鋼的硬度。在530~560°C回火時(shí)，硬度有48~52HRC; 在560~580°C，硬度則是47~49HRC。建議采用兩次回火，第二次回火的溫度應(yīng)該比第一次低20°C。

以上” H13模具鋼熱處理” 來(lái)自東莞一家以“速度”為特點(diǎn)模具材料加工一條龍服務(wù)的廠家“東莞隆實(shí)模具鋼材”
