客戶案例：D2模具鋼冷沖壓模具熱處理開裂問題分析與解決方案

一、問題背景

2025年10月，東莞市隆實模具鋼材有限公司接到一老客戶緊急求助。該客戶是一家專業從事汽車零部件沖壓模具制造的企業，其承接的一批冷沖壓模具項目，選用D2模具鋼作為核心材料。然而在熱處理環節出現批量開裂事故，報廢率達30%，嚴重影響交付周期，客戶面臨下游生產線斷供風險，情況十分緊迫。

二、問題診斷

接到反饋后，我司立即派出具有二十余年模具鋼應用經驗的技術工程師前往現場進行綜合排查。通過現場觀察開裂模具斷口形貌、調取熱處理工藝記錄、并抽檢同批次原材料進行金相分析，最終鎖定問題根源主要集中在以下三個方面：

第一，原材料碳化物分布不均勻。D2模具鋼屬于高碳高鉻冷作模具鋼，其碳化物偏析傾向較為顯著。該批次材料未經過充分的鍛造與球化退火處理，碳化物呈網狀或帶狀分布，組織均勻性不足。在熱處理過程中，碳化物聚集區域與基體之間產生較大的組織應力，成為開裂的誘因之一。

第二，淬火工藝參數設置不合理。原工藝采用1020℃淬火，保溫2小時，水淬冷卻。對于D2鋼而言，該溫度區間處于較高水平，加之保溫時間偏長，導致奧氏體晶粒粗化，組織應力顯著增加。同時，水淬冷卻速度過快，模具內外溫差懸殊，熱應力與組織應力疊加，極易引發開裂。

第三，未設置去應力退火工序。熱處理工藝中缺少去應力退火環節，淬火后產生的殘余應力未得到有效釋放，進一步增加了開裂風險。

三、解決方案

針對上述問題，我司技術團隊與客戶現場工藝人員協同制定了系統性的優化方案，對原有熱處理工藝進行了全面調整：

在淬火溫度和絕緣時間方面，淬火溫度由1020℃降至980℃，絕緣時間由2小時縮短至1.5小時。這一調整旨在降低奧氏體化程度，抑制晶粒粗大，同時減少高溫停留時間，從而降低組織應力。

在冷卻方式方面，將原有的水淬改為油淬配合等溫淬火。油淬相較于水淬冷卻更為平緩，可有效降低熱應力；等溫淬火則進一步控制組織轉變過程，使馬氏體轉變?cè)谙鄬?duì)溫和的條件下完成，顯著降低開裂傾向。這是本次工藝優化的關鍵環節。

在后續處理方面，新增了去應力退火工序，即淬火后在400℃保溫2小時。該工序能夠有效消除淬火殘余應力，穩定模具尺寸，進一步提升成品率。

在原材料控制方面，要求后續采購的D2模具鋼必須選用經鍛造后球化退火處理的材料。球化退火可使碳化物呈細小顆粒狀均勻分布，顯著改善材料的塑性與韌性，從源頭控制質量。

四、實施結果

方案確定后，客戶按優化后的工藝組織生產。首批試制10套模具，熱處理后經探傷檢測與硬度測試，無開裂現象，變形量符合設計要求，硬度穩定在HRC60-62區間。隨后批量生產40套，全部通過檢驗。累計50套模具實現“零開裂”，產品如期交付下游客戶，獲得客戶高度認可。

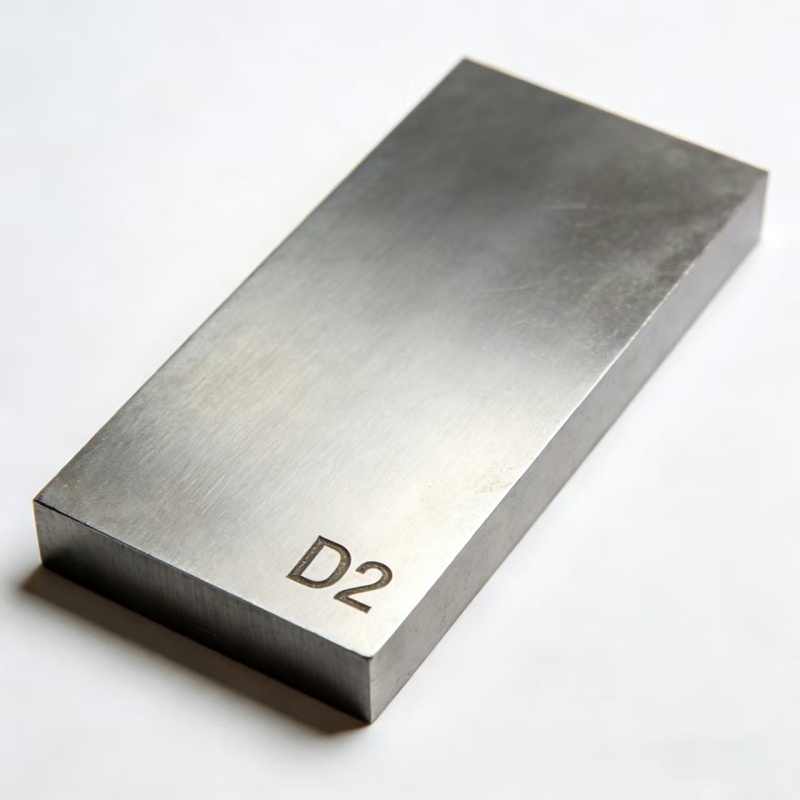

531664115a53780a7d937e96cd1f4c09

五、經驗總結

本案例反映出D2模具鋼在應用過程中需重點關注以下幾個方面：

原料質量控制是基礎。D2鋼碳化物偏析傾向顯著，建議優先選用經鍛造加球化退火處理的材料，以保證組織均勻性，這是后續工藝穩定的前提。

熱處理工藝須“因料施策”。同一牌號不同批次、不同狀態的鋼材，其工藝參數應進行針對性調整，避免“一刀切”式操作。本次案例中，針對原材料碳化物分布狀況，及時下調淬火溫度并優化冷卻方式，取得了良好效果。

選擇冷卻方法非常重要。D2鋼導熱性較差，不宜采用水淬冷卻，油淬、分級淬火或等溫淬火是更穩妥的選擇。實踐證明，合理的冷卻方式能夠在不影響硬度的前提下，大幅降低開裂風險。

去應力退火不可省略。對于形狀復雜、尺寸較大的冷作模具，增加去應力退火工序是保障成品率的有效措施。這道看似“額外”的工序，往往能起到?jīng)Q定性作用。
